Опис

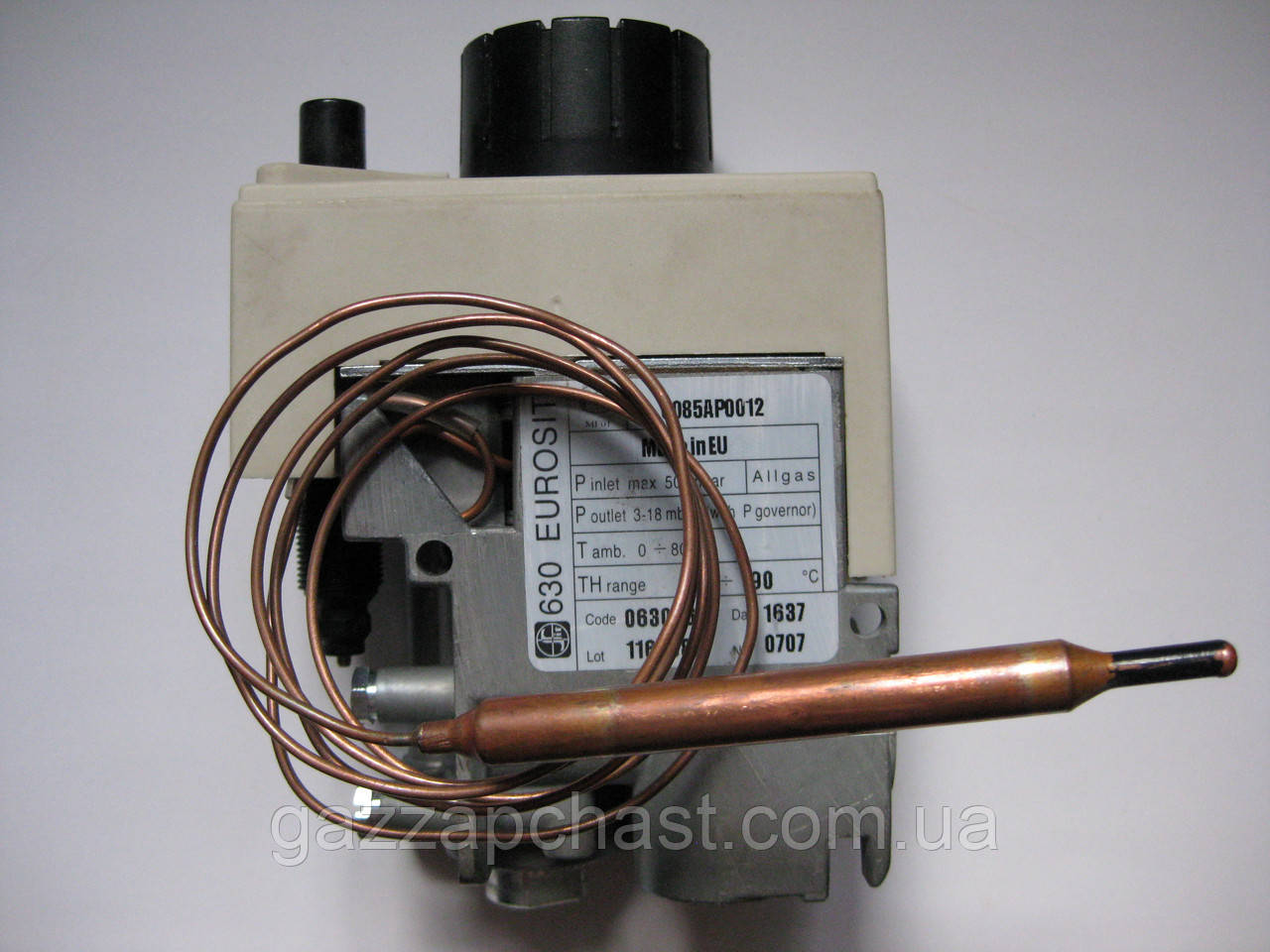

Газовий клапан EuroSit 630 відомий і широко розповсюджений багатофункціональний енергозалежний регулятор подачі газу від визнаного європейського лідера з виробництва систем автоматичного регулювання Sit Group.
Завдяки високій надійності, компактності, доступності, точному регулюванні подачі газу встановлюється в широкий модельний ряд котлів (потужність 10 – 24 кВт) вітчизняного та імпортного виробництва: Aton, Atem, Eurotherm, Dani, Tehni-X, Tenko, Термо Бар, Данко, Корді, Маяк, Росс, Геліос, Конвіс, модуль М, Колві та ін..
Опис і технічні характеристики
– Багатофункціональна ручка управління з позиціями "вимкнено", "запалювання" і "вибір температури".
– Система термоелектричного захисту полум'я з блокуванням подачі газу до основного пальника після вимкнення.
– Пристрій налаштування максимальної витрати газу, регулятор тиску.
– Гвинт налаштування мінімальної витрати газу («by pass»).
– Модуляційний термостат з функцією повного вимкнення основного пальника.
– Вихід газу до запального пальника з гвитом налаштування витрат газу.
– Вхідний фільтр і фільтр запального пальника.
– Штуцери для вимірювання витрат газу.
– Підведення газу на вибір – знизу або збоку.
Технічні дані:
Під' єднання вхід / вихід газу: Rp 3/8 ISO 7
Під' єднання запального пальника: гайка М10х1, діаметр трубки 6 мм
Під'єднання термопари: гайка M9x1
Робочий стан: будь- який
Використовуваний газ (сімейства): I, II и III
Максимальний вхідний тиск газу: 50 мБар
Діапазон налаштування регулятора: 3…18 мБар
Робоча температура: 30…90°С
Регулятор тиску: клас С
Стійкість при крученні і вигині: група 2
Система термоелектричної безпеки:
Час запалювання: < 10 сек.
Час скидання: < 60 сек.
Розрахункове число циклів запалювання: 10 000
Система ручного скидування: +
Розрахункове число циклів скидування: 10 000
Комплектується комплектом з двох заглушок 3/8G.
Принцип роботи даної автоматики і повний технічний опис представлений нижче.
Артикул ― 0.630.802.
