Опис

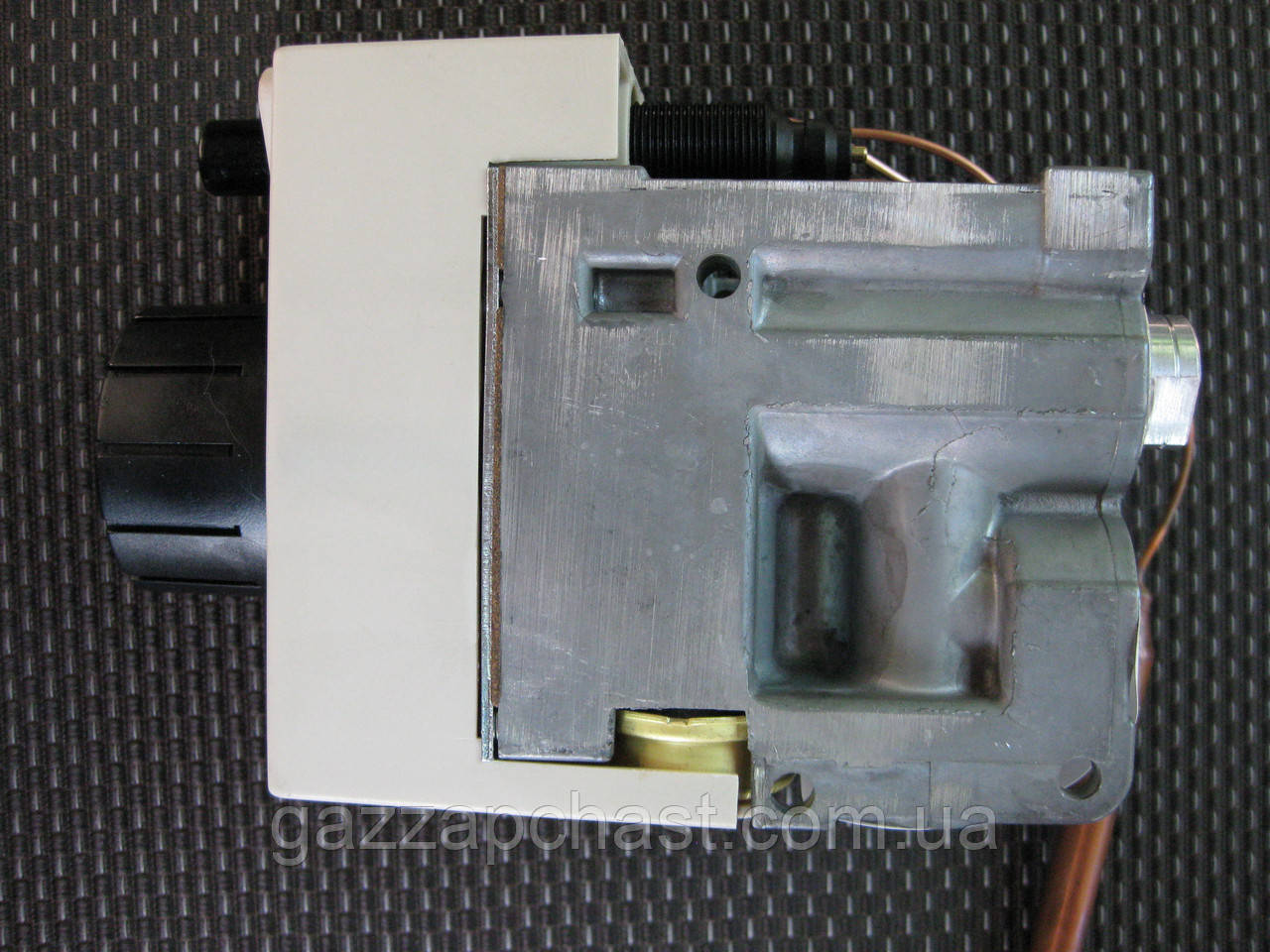

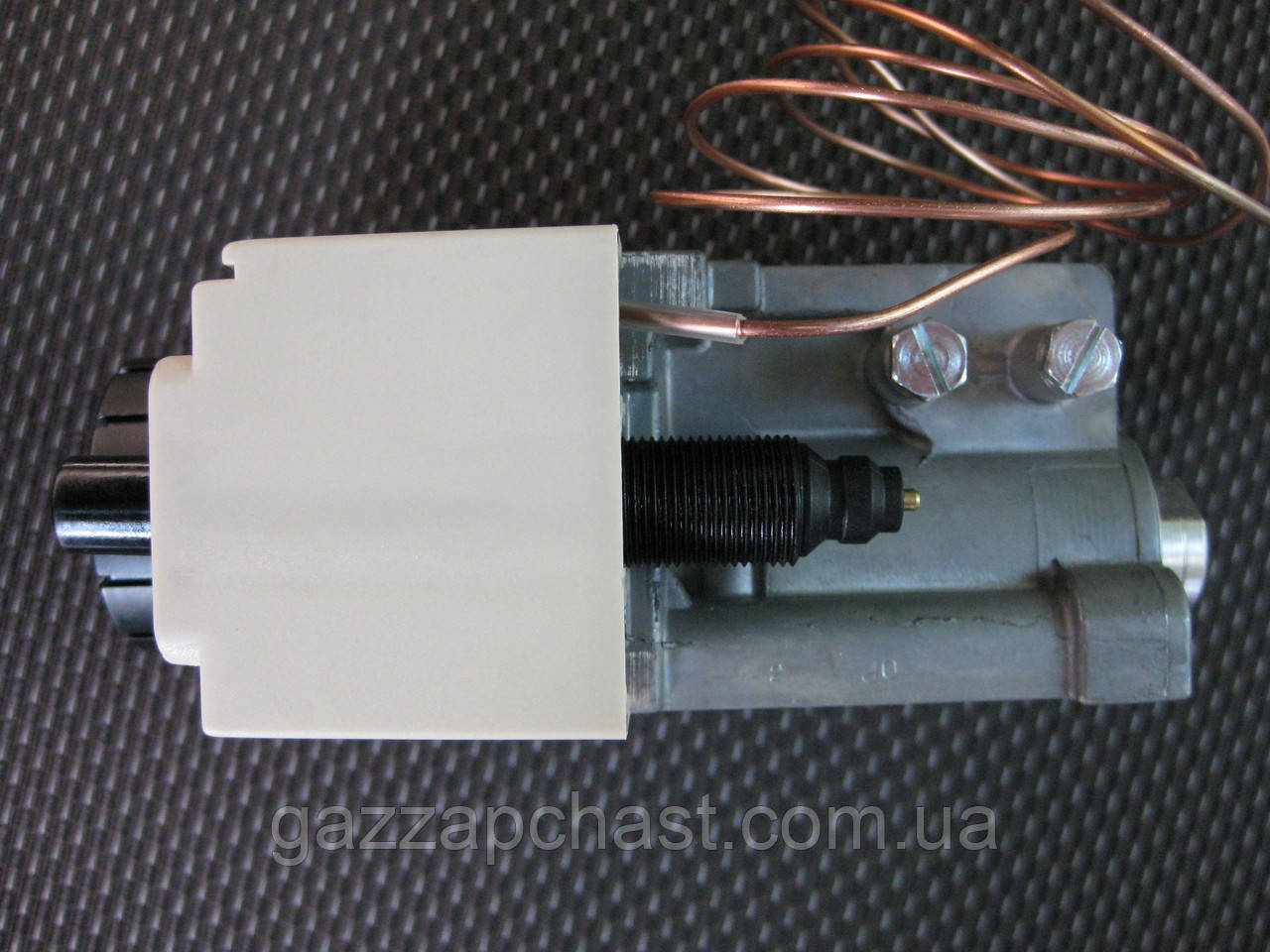

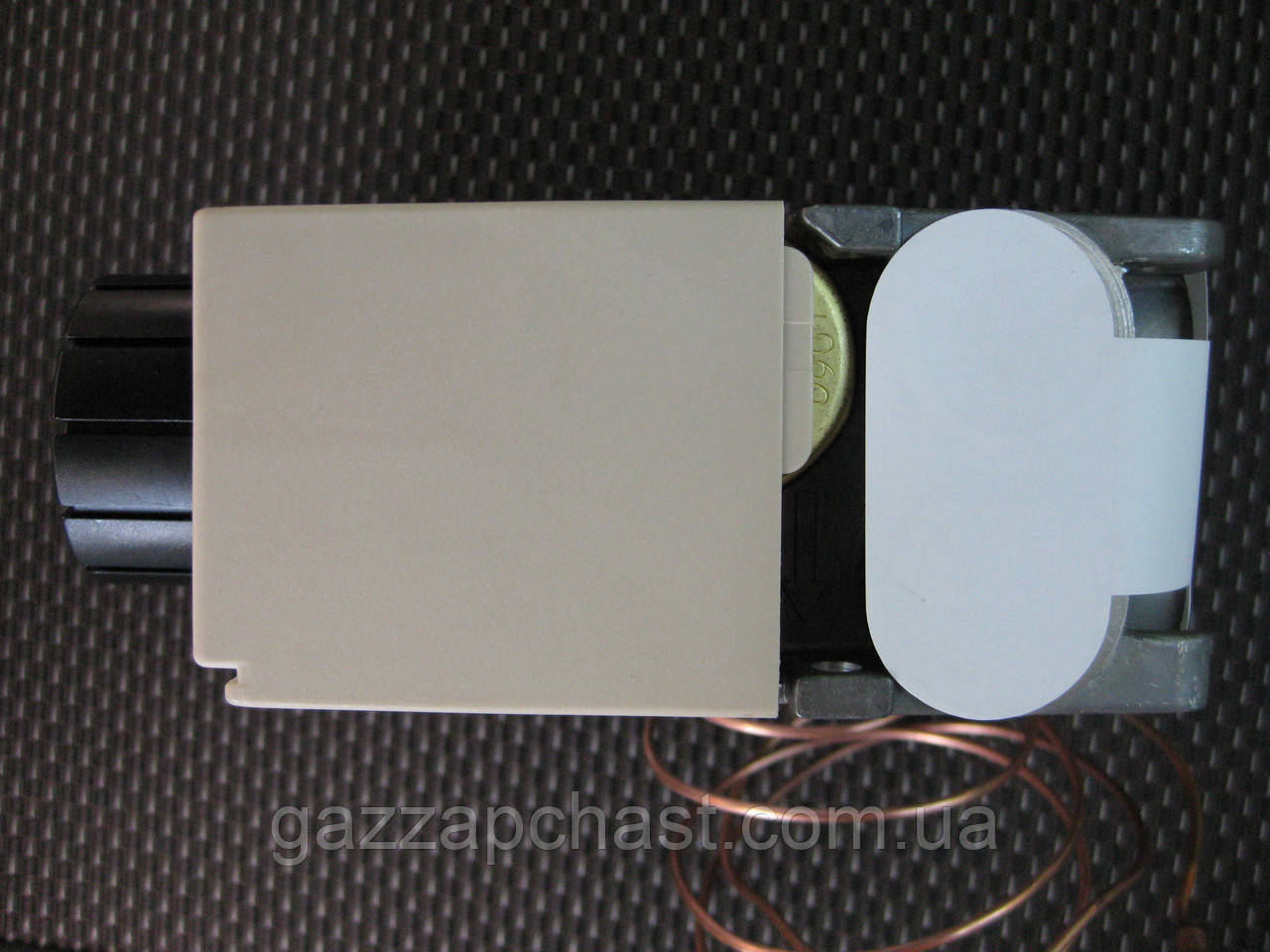

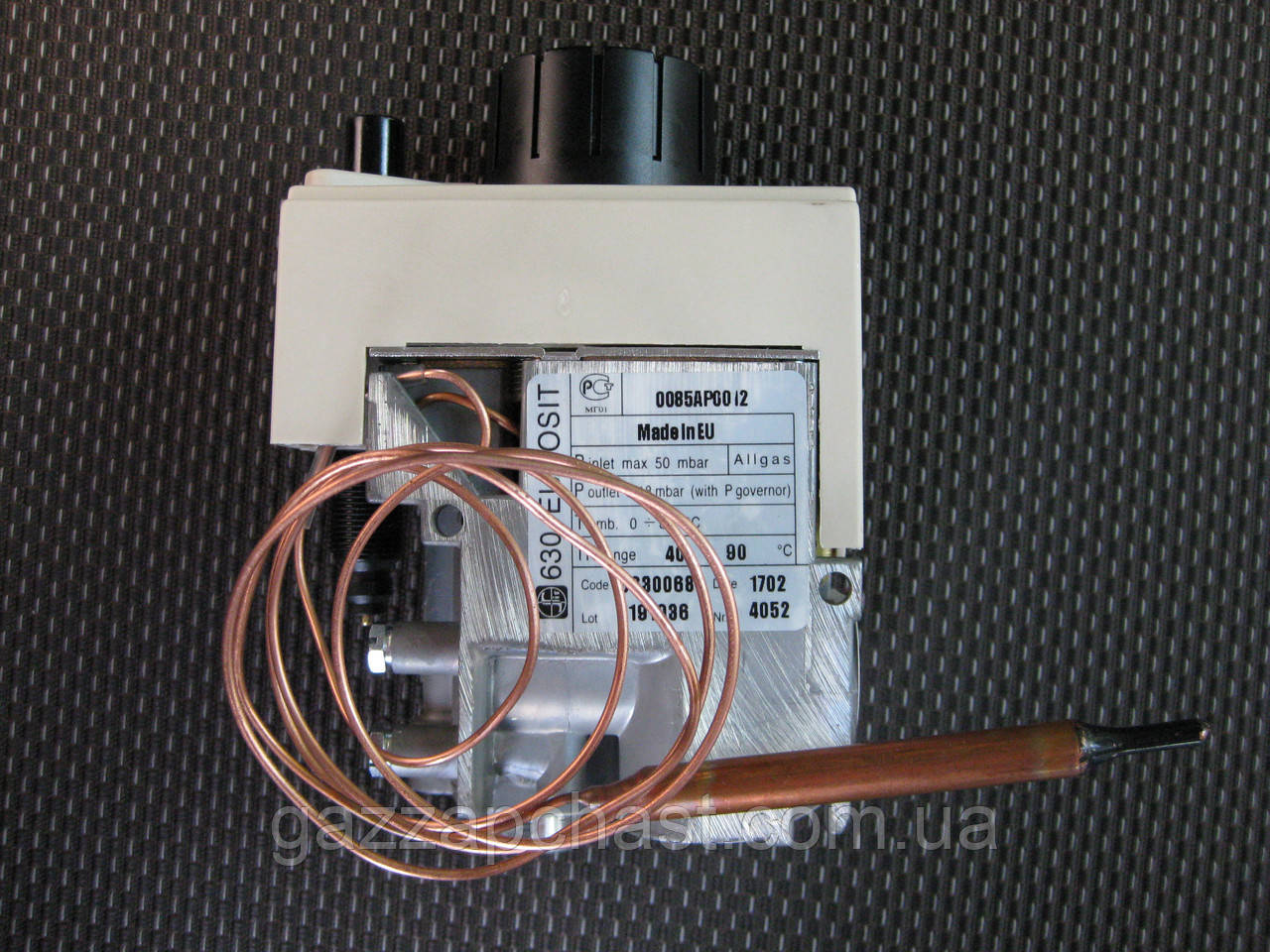

Газовий клапан EuroSit 630 відомий і широко розповсюджений багатофункціональний енргонезалежний регулятор подачі газу від визнаного європейського лідера з виробництва систем автоматичного регулювання Sit Group.
Завдяки високій надійності, компактності, доступності, точному регулюванню подачі газу встановлюється у широкий модельний ряд котлів (потужністю 7 – 20 кВт) вітчизняного і імпортного виробництва: Aton, Atem, Eurotherm, Dani, Tehni-X, Tenko, Термо Бар, Данко, Корді, Маяк, Росс, Геліос, Конвектор, Модуль М, Колві та ін..
Опис і технічні характеристики

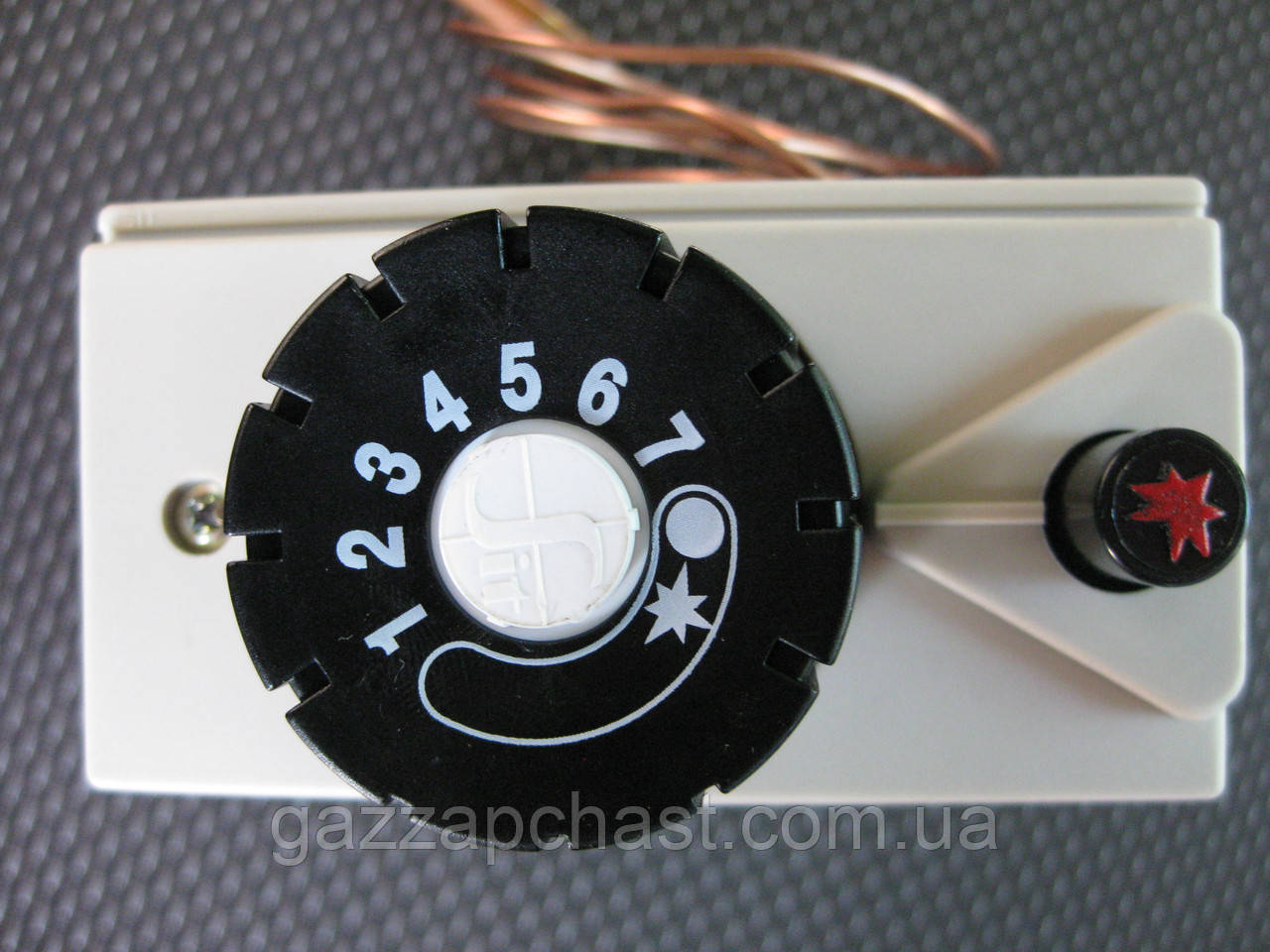

– Багатофункціональна ручка керування з позиціями "вимкнено", "запалювання" і "вибір температури".
– Система термоелектричного захисту полум'я з блокуванням подачі газу до основного пальника після вимкнення.
– Пристрій налаштування максимальної витрати газу, регулятор тиску.
– Гвинт налаштування мінімальної витрати газу («by pass»).

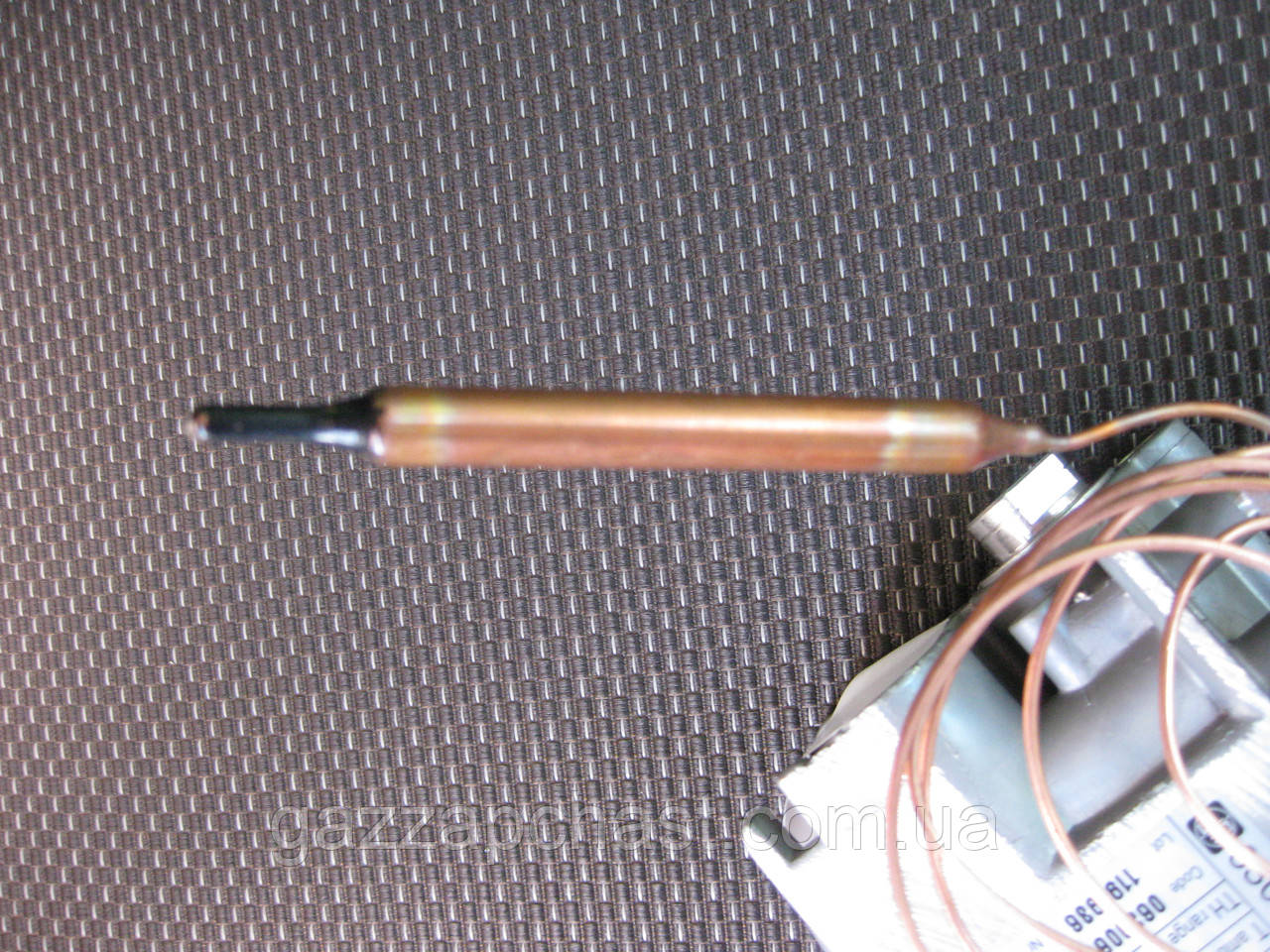

– Модуляційний термостат з функцією повного вимкнення основного пальника.
– Вихід газу до запального пальника з гвитом налаштування витрат газу.
– Вхідний фільтр і фільтр запального пальника.
– Штуцери для вимірювання витрат газу.
– Підведення газу по вибору – знизу або збоку.

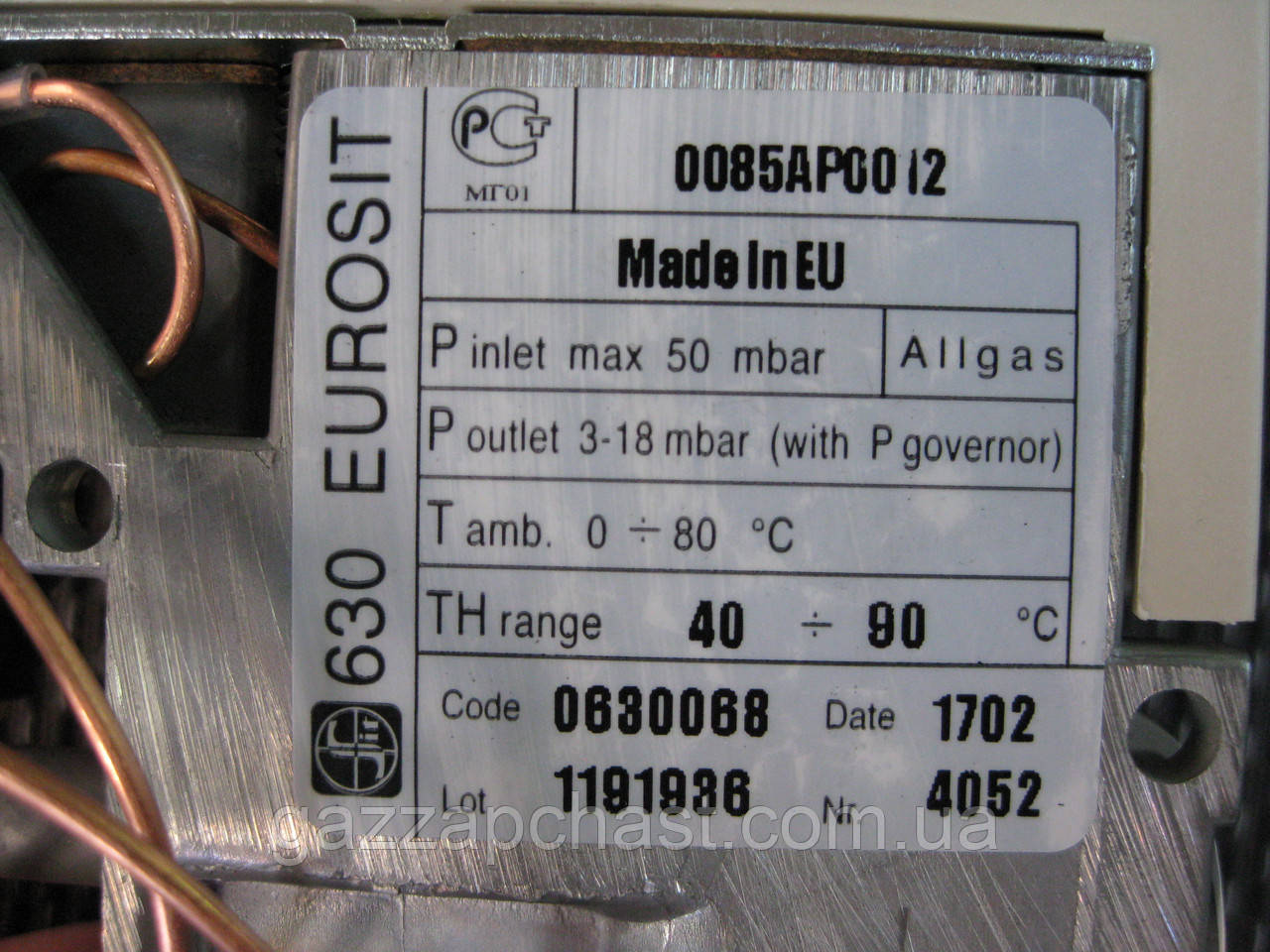

Технічні дані:
Під' єднання вхід / вихід газу: Rp 3/8 ISO 7
Під'єднання запального пальника: гайка М10х1, діаметр трубки 6 мм
Під'єднання термопари: гайка M9x1
Робочий стан: будь-який
Використаний газ (сімейства): I, II и III
Максимальний вхідний тиск газу: 50 мБар
Діапазон налаштування регулятора: 3…18 мБар
Робоча температура: 30…90°С
Регулятор тиску: клас С
Стійкість при крученні і вигині: група 2
Система термоелектричної безпеки:
Час запалювання: < 10 сек.
Час скидання: < 60 сек.
Розрахункове число циклів запалювання: 10 000
Система ручного скидання: +
Розрахункове число циклів скидання: 10 000

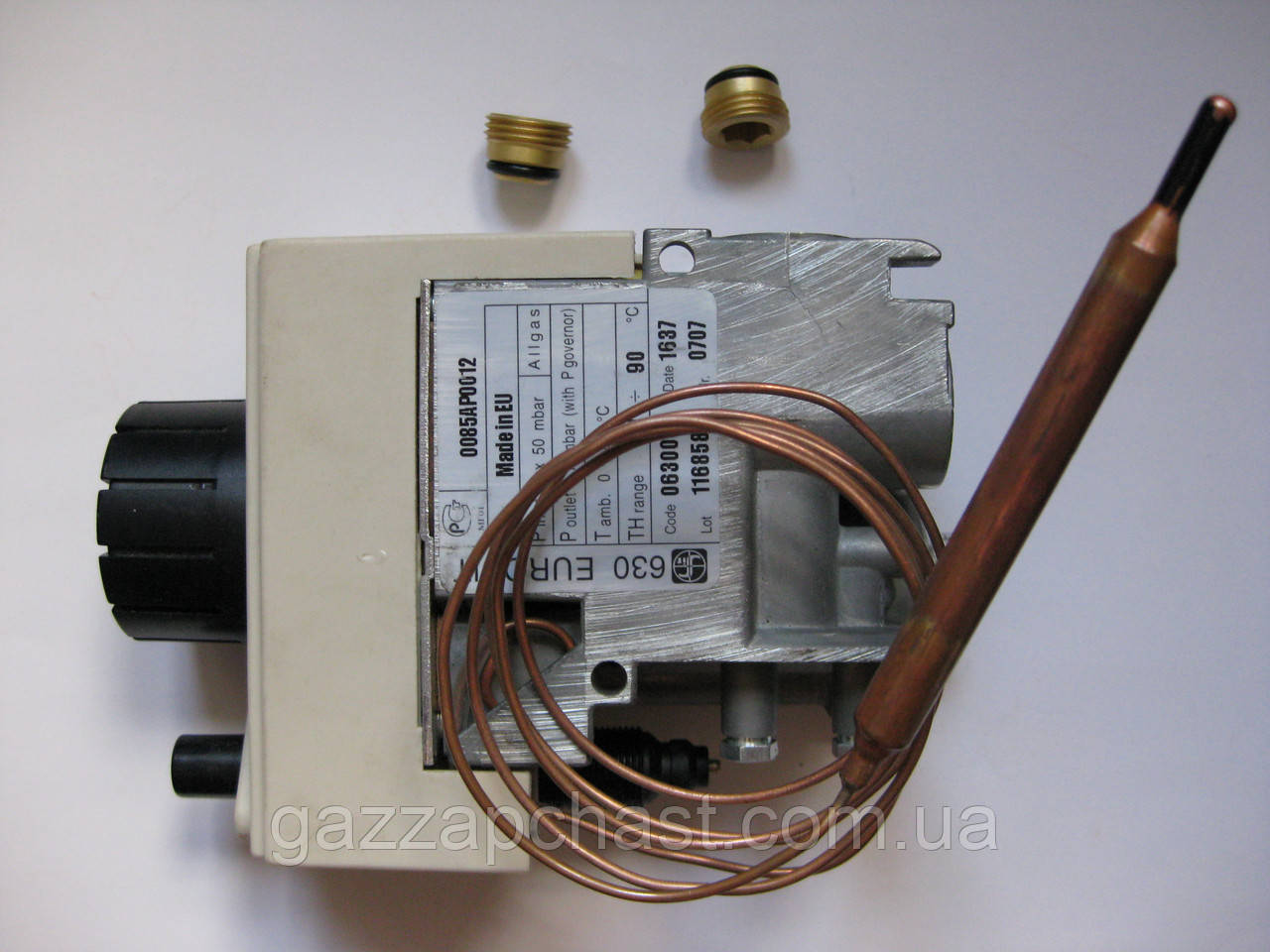

Комплектується комплектом з двох заглушок 3/8G.
Принцип роботи даної автоматики і повний технічний опис представлений нижче.
Артикул – 0.630.068.
