Опис

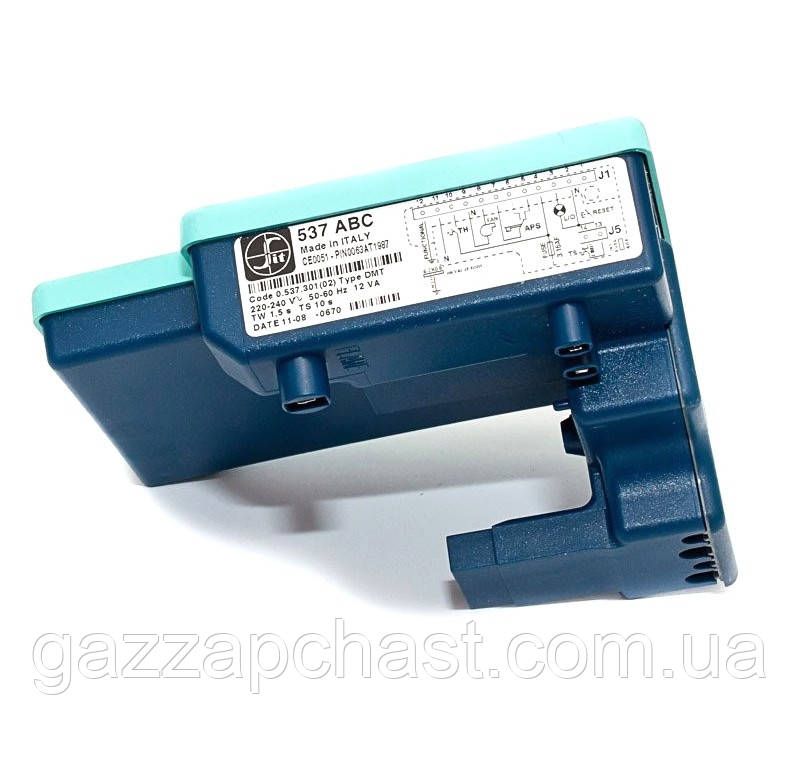

Плата розпалу Hermann Supermicra, Supermaster, Habitat від італійського виробника комплектуючих Sit. Призначена для автоматичного розпалу пальника і подальшого контролю полум’я за допомогою виміру струму іонізації.

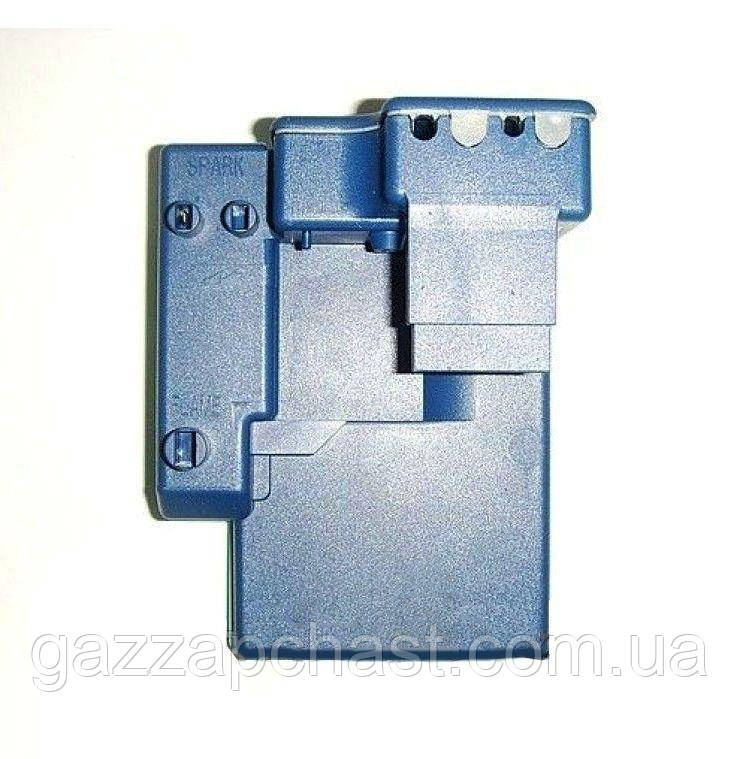

Плата розпалу Hermann Supermicra, Supermaster, Habitat виконана в компактному блоці, який кріпиться безпосередньо на газовий клапан, забезпечуючи надійний електричний контакт і точність керування пристроєм.
Артикул блоку розпалу за каталогом Sit – 0.537.301.
Код Hermann – 52002490.

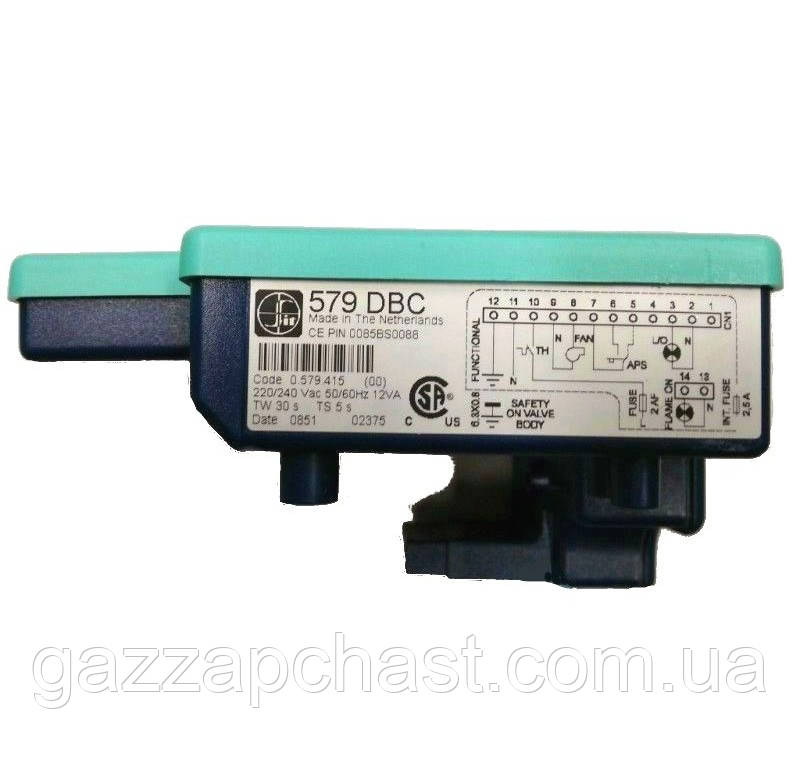

На даний момент замість плати 0.537.301 використовується 0.579.301 – ці два блоки абсолютно ідентичні за зовнішнім виглядом, розмірами і електричним підключенням.

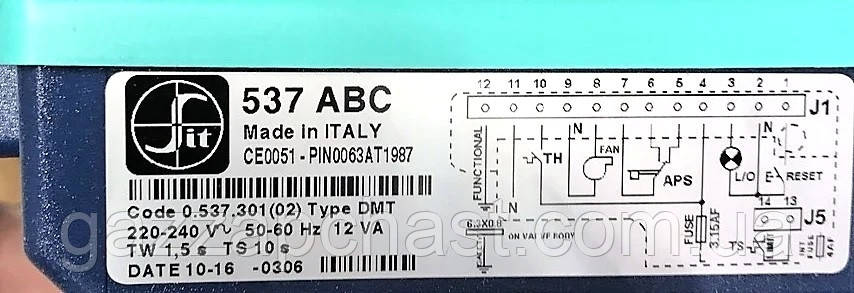

Єдиною особливістю монтажу є наступне: в електричному роз'ємі (клемна колодка на 12 пінів) плати 579 ABC, на відміну від 537 ABC, не використовується контакт №4:
Тому коричневий дріт (4-та позиція) необхідно від'єднати і заізолювати ізолентою або термоусадковим кембриком:
