Опис

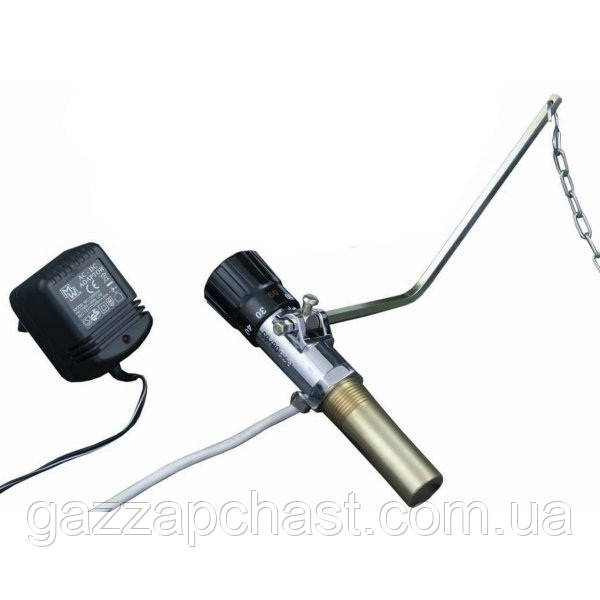

Регулятор тяги електромеханічний Regulus RT3-E. Призначений для автоматичного підтримання заданої температури котлової води на подавальній лінії шляхом відкриття / закриття повітряної засувки в нижній частині опалювальної установки.

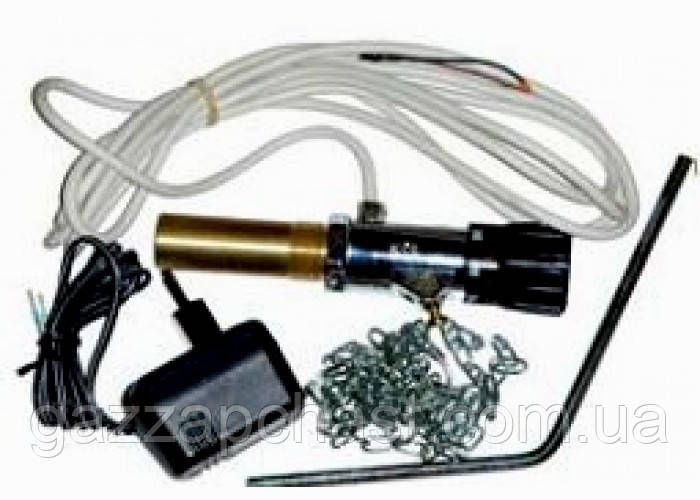

Відмінною особливістю даного регулятора від широко розповсюдженої моделі RT3 є можливість керувати повітряною засувкою (дверцята) котла за допомогою сигналу від кімнатного термостату (тижневого програматора). Для реалізації цієї функції регулятор оснащений триметровим силіконовим кабелем і блоком живлення на 12В (адаптером).
Принцип роботи Regulus RT3-E

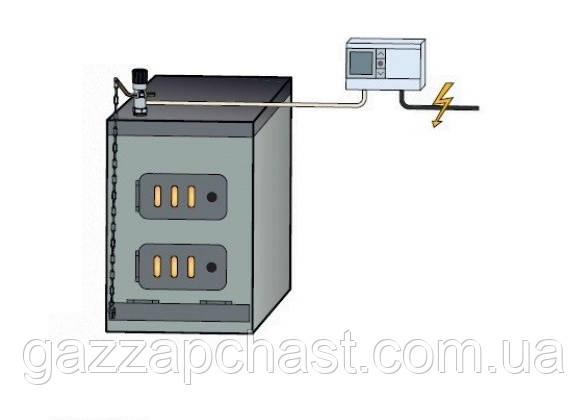

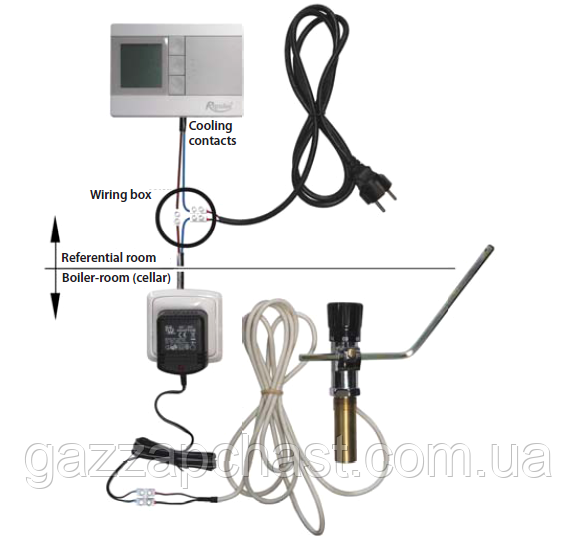

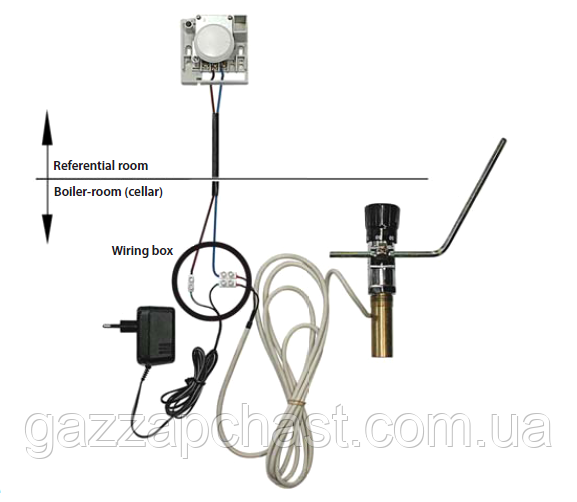

Регулятор встановлюється в котел і підключається до кімнатного термостата по одній з двох схем, наведених у доданій нижче інструкції (також фото підключень можна побачити в прикріплених фотографіях). При досягненні у приміщенні заданої температури, термостат замикає керуючий контакт і на регулятор поступає напруга. Під дією електричного струму шток опускає піднімну штангу, з'єднану ланцюгом з повітряною засувкою. Внаслідок закриття дверцят, зменшується кількість повітря, яке потрапляє в топку, відповідно, пропорційно зменшується потужність котла. При зменшенні температури контакт кімнатного термостату розмикається, а отже припиняється подавання напруги на Regulus RT3-E, а штанга піднімає засувку вгору, відкриваючи доступ повітря до камери згоряння. Котел починає нагрів опалювальної води до значення, встановленого на регуляторі.
Як можна побачити, використання регулятора RT3-E в комплекті з кімнатним термостатом / программатором виводить процес автоматичного керування твердопаливним котлом на більш високий рівень. Але найбільш вражаючим є той факт, що при відключенні електроенергії регулятор повністю зберігає свою працездатність – тоді він функціонує як звичайний Regulus RT3 – за температурою теплоносія (за допомогою двох реверсивних термостатичних елементів, що діють на пружину з нікель-хромової сталі). При поновленні електроенергії регулятор знову продовжить працювати за пріоритетом кімнатного термостата.
Таким чином, Regulus RT3-E – гідна альтернатива котлової автоматики з вентилятором. Адже останнім, для гарантованого функціонування знадобиться джерело безперебійного живлення, а це значно підвищує витрати і ускладнює експлуатацію.
Більш докладно процедура підключення і налаштування регулятора описана в прікріпленому нижче додатку.

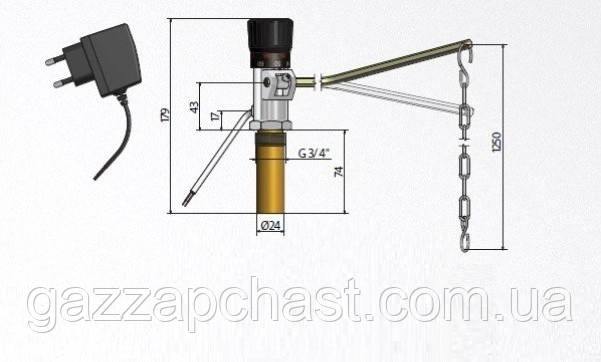

Технічні характеристики:
Діапазон налаштування: 30-90 °C
Максимальний хід ланцюжка: 60 мм
Максимальна температура води: 120 °C
Підключення: G ¾
Максимальна вага засувки, що підіймається: до 800 г
Довжина сталевого ланцюга становить 120 см.
Артикул – RT3-E.
